Placa pasacables KDL/E

La placa pasacables tipo KDL/E es una ampliación de tercera generación de la KDL. Su ventaja consiste en un rápido montaje con una capacidad doble. De forma opcional la KDL/E también puede ser encajada.


» Descargar PDF





» Placa pasacables tipo KDL/E

 La KDL/E es la 3ª generación de las placas pasacables de Murrplastik.

Aplicaciones:


» Montaje aún más rápido de cables premontados
   »  Encastrable, ya no es imprescindible atornillar
   »  Ganchos de retención para grosores de chapa de 1,5 – 2,0 mm contenidos en la unidad de embalaje se pueden suministrar otros ganchos de retención hasta los grosores de chapa de 4,1 mm
   »  Adecuados para recortes estándar para conectores (p. ej. Harting, Wieland y Rittal)
   »  Apantallamiento sencillo con chapa de acero












» Manguitos para placas pasacables tipo KDT/xE

 Mediante el manguito pasacables KDT/xE, en combinación con la placa pasacables KDL/E, se pueden introducir o pasar cables preconfeccionados sin complicaciones, por ejemplo, en armarios de distribución. El manguito se compone de dos partes que se montan alrededor del cable. Los manguitos cuentan con ganchos de retención que se fijan al colocar los manguitos en la KDL/E. En el tipo KDT/ZE, la sujeción del cable se consigue con una sencilla brida. El tipo KDT/VE consiste en un manguito variable sin posibilidad de sujeción que abarca un rango mayor de diámetros de cable.

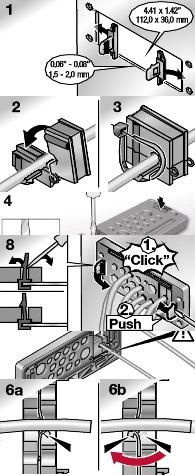

» Montaje KDP-Multi con fijación a presión

1. Realizar un recorte (112 x 36 mm) para la placa pasamuros. Montar el gancho de retención lateralmente en el recorte.

2. Colocar el cable en el correspondiente manguito y, en caso necesario, sujetar el cable con bridas.

3. Perforar las tapas en la placa con la herramienta adecuada.


4. Seleccionar una funda apta para el diámetro del cable e introducir el cable en la funda, asegurándose de que exista suficiente longitud de cable. Cerrar la funda y, de ser necesario, sujetar el cable con una brida. Tirar de los cables hasta la longitud deseada.

5. Elegir un orificio que se ajuste al diámetro del cable y empujar el cable por delante a través del orificio. En la parte trasera se puede ver el indicador. Tirar de los cables hasta la longitud deseada. Empujar el cable aprox. 10 – 15 mm hasta que el indicador en la parte trasera deje de estar visible. En función del diámetro del cable y del tamaño del orificio puede quedar visible de nuevo el indicador en la parte delantera.

6. Deslizar y encajar la placa pasamuros por encima de los gancho de retención.

7. Bloquear los ganchos de retención y apretar otra vez la placa pasamuros por el borde.













» Montaje mediante rosca

1. Colocar el cable en el correspondiente manguito y, en caso necesario, sujetar el cable con bridas.

2. Perforar las tapas en la placa con la herramienta adecuada.

3. Montar totalmente el perfil. Los manguitos deben formar en la parte trasera una junta continua. Fijar el perfil con 4 tornillos. Respetar los pares de apriete máximos.

4. Volver a presionar ligeramente los manguitos.
